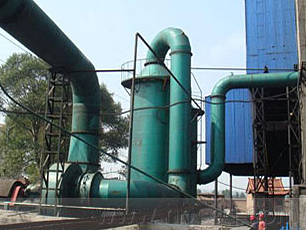

总体结构
该
除尘器分为上、下箱体两大部分，上箱体包括：进出风管、分配送风管、两道挡水板、喷头、离心风机等。（Ⅰ型不包括离心风机）；下箱体包括：泥浆斗、喷水管等。
该除尘器另外装有：电动推杆、液体
控制仪、电磁阀和U型压差计等。
工作原理
CCJ/DG
冲击式多管除尘器当含尘气体由进风口进入除尘器后，大面粗颗粒的粉尘被挡灰板阻挡下落，较小的粉尘则随着气流一同进入联体箱。此时，含尘气流经送风管经较高的速度从喷口处喷出，因而冲击液面撞击激起大量的泡沫和水滴。从而达到净化除尘的目的。净化后的空气在负压作用下，通过第一挡水板与第二挡水板除去气体中所含水滴，由风机口排出。
含尘气体的整个除尘过程都处于负压情况下，而水面的高度是由水位控制系统通过溢流管控制的。设备中净化气体所用的水在使用一段时间后，水中含有大量的粉尘，此时必须更换新水，这个任务由电动推杆来完成。
排水口处装有一活塞，它和电动推杆连接。电动推杆将活塞提起时，含尘污水则经排水口排出。污水排完后，水位控制系统控制设在进水处的电磁阀开启，水通过进水管和设于除尘器箱体下部的冲洗喷嘴喷出，将其底部冲洗干净。随后，电动推杆将活塞放下，关闭排污口。此后，箱体水位开始上升直到除尘器所需高度时电磁阀关闭。
箱内多余的水由洋流口溢出。
